6-30型離心風機用途:
6-30型離心風機一般用于粒狀或粉狀物料的氣力輸送,是常用于排送無腐蝕性氣體、不含有粘性物質的空氣。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m³。因為其壓力高、流量小,所以對于一些如糧食、棉花等質量較輕的物體輸送有非常好的效果。
6-30型離心風機型式:
6-30型離心風機的旋向分為左、右旋二種,其區分方法是,從傳動方向正視葉輪,風機工作時葉輪順時針旋轉的為右旋,反之則為左旋。風機的出氣口方向一般均制成90度為便于客戶安裝、調試,同時供應鋼結構的整體支架及減振支架。風機葉輪直徑的分米數即為風機的機號,用阿拉伯?dāng)?shù)字表示。機號后的字母表示風機的傳動方式,傳動方式常用的有: “A”式——表示與電動機直聯傳動(葉輪裝在電機軸上)。 “C”式——表示通風機懸臂,皮帶輪在軸承外側傳動。 “D”式——表示通風機懸臂,有支撐、聯軸節傳動。

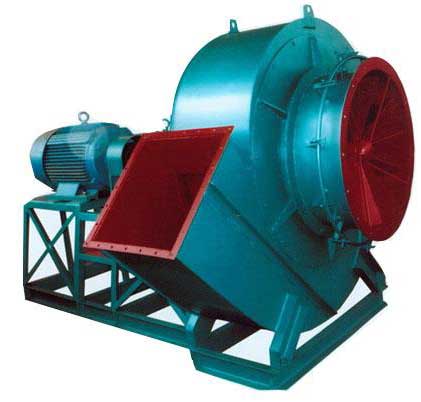

6-30型離心風機結構:
6-30型離心風機主要是由葉輪、機殼、進風口以及傳動組組成,它的葉輪采用了焊接工藝,使用鋼板焊接而成,葉片采用的是后彎板型12片,位置在前盤和后盤之間。其中前盤為雙曲線。軸承座采用滾動軸承用鈣基脂潤滑。葉輪經過動、靜平衡試驗校正,足以保證設備的平穩運行,而且6-30型離心風機的噪音低,材料使用鋼板所以足夠堅固且使用壽命長。
6-30型離心風機參數
機號 |
轉速r/min |
功率KW |
風量m³/h |
風壓Pa |
5A |
2900 |
Y132S1-2-5.5 |
2240-3325 |
4375-4150 |
Y132S2-2-7.5 |
3686-4770 |
3933-3217 | ||
1450 |
Y90L-4-1.5 |
1120-2388 |
1099-804 | |
6A |
2900 |
Y160M2-2-15 |
3870-6373 |
6317-5670 |
Y160L-2-18.5 |
6999-8250 |
5464-4630 | ||
1450 |
Y100L2-4-3 |
1935-4125 |
1579-1158 | |
6C |
2400 |
Y160M-4-11 |
3204-6830 |
4325-3168 |
2200 |
Y132M-4-7.5 |
2937-6261 |
3638-2667 | |
2000 |
Y132S-4-5.5 |
2670-5962 |
3011-2207 | |
1800 |
Y112M-4-4 |
2403-5123 |
2442-1785 | |
7C |
2020 |
Y160M2-2-15 |
4282-9129 |
4178-3060 |
1840 |
Y160M1-2-11 |
3900-8316 |
3462-2540 | |
1680 |
Y132S2-7.5 |
3562-7592 |
|
